Металлический профиль Gyproc-Ультра
Презентация Гипсокартон Gyproc+Профиль Gyproc Ultra Steel_2013.pdf
ПОЧЕМУ МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ GYPROC-УЛЬТРА?
Профиль Gyproc-Ультра изготавливается из высококачественной холоднокатаной оцинкованной стали методом холодной прокатки с использованием запатентованной технологии UltraSteelтм, совершенно новой для России. Суть технологии заключается в том, что при помощи валов UltraSteelтм гладкому металлу штрипса придается особая рифленая форма, что обеспечивает профилю Gyproc-Ультра уникальные характеристики.
Монтаж перегородки: с профилем Gyproc-Ультра быстрее, удобнее и надежнее.
СБОРКА КАРКАСА: БЕЗ ЛИШНИХ ДВИЖЕНИЙ.
Благодаря рифленой структуре своей поверхности (рис.1) профиль Gyproc-Ультра позволяет значительно увеличить скорость монтажа гипсокартонных перегородок.
Сходства и различия в последовательности выполнения монтажных работ при использовании обычного гладкого профиля и профиля Gyproc-Ультра: |
Рис.1 . |
Обычный гладкий профиль | Профиль Gyproc-Ультра |
Разметка направляющих профилей для расстановки стоечных. | Нет необходимости делать разметку. Профили фиксируются по месту. |
Фиксация пристеночного стоечного профиля к направляющему посредством просекания в верхней и нижней его части не менее чем в двух точках с каждой стороны. | |
Расстановка стоечных профилей в проектное положение производится путем их фиксации в вертикальном положении на удалении 1 см от стенок верхнего и нижнего направляющих профилей. Обычный гладкий стоечный профиль может удержаться в данном положении только путем фиксации к направляющему с помощью самонарезающего винта или просекания. После этого корректировка положения стоечных профилей невозможна. |
Предварительная расстановка стоечных профилей в проектное положение без фиксации с возможностью дальнейшей корректировки расстояния между стоечными профилями. Стоечный профиль удерживается в направляющем по принципу «шип-паз», без просекания (рис.2).
Рис.2. |
Количество стоечных профилей, которые можно выставить и зафиксировать за один подход, ограничено 2-3 листами ГКЛ из-за накопления ошибок, связанных с точностью измерительных инструментов, отклонениями в размерах ГКЛ и просто человеческим фактором. | Возможность выставить в проектное положение любое количество стоечных профилей за один подход. |
В процессе монтажа перегородок монтажникам приходится часто выполнять кратковременные рабочие операции, в том числе указанные выше, что приводит к дополнительным временным затратам. | При использовании профиля Gyproc-Ультра монтажники могут свести к минимуму количество повторяющихся операций а, следовательно, минимизировать связанные с переключением с операции на операцию временные потери. |
КРЕПЛЕНИЕ ГИПСОКАРТОНА? ЛЕГКО!
Благодаря рифленой поверхности профиля Gyproc-Ультра самонарезающий винт одинаково легко засверливается без соскальзывания в любую точку профиля (рис.4). Даже в том случае, если при его ввинчивании допущено отклонение от перпендикуляра или винт-саморез недостаточно остр (рис.3).
Рис.3. |
Рис.4. |
КАК МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ МОЖЕТ УВЕЛИЧИТЬ НЕСУЩУЮ СПОСОБНОСТЬ КРЕПЕЖНЫХ ЭЛЕМЕНТОВ?
Рис.5. |

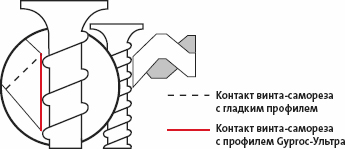

Профиль Gyproc-Ультра обладает увеличенной на 30% площадью резьбового соединения винта-самореза с металлом (рис.5), что обеспечивает улучшенные характеристики удержания и срыва в сравнении с обычным гладким профилем (диагр. 1 + рис.6 + рис.7). |
Рис.6. |
Рис.7. |
Диаграмма 1
РЕБРО ЖЕСТКОСТИ В ПРОФИЛЕ GYPROC-УЛЬТРА.
Рис.8.

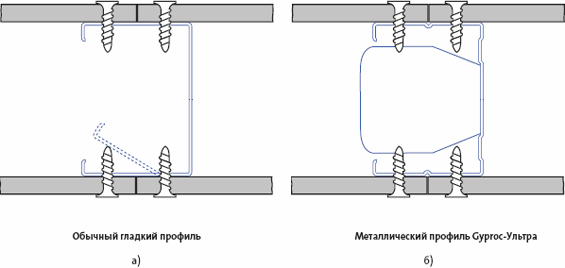

Одной из часто встречающихся проблем во время монтажа перегородок является загиб внутрь полки стоечного профиля при закручивании в нее самонарезающего шурупа (см. рис. 8 A), что приводит к снижению жесткости и устойчивости конструкции, повышению риска возникновения трещин на стыках гипсокартонных плит. Для предотвращения таких случаев в стоечных профилях Gyproc-Ультра крышки технологических отверстий имеют такую форму, что при отгибании внутрь профиля они служат дополнительными ребрами жесткости, не позволяя полке прогибаться во время закручивания самонарезающего винта.
ПРОФИЛЬ GYPROC-УЛЬТРА: ДО 20% ПРОЧНЕЕ!
Главной особенностью процесса UltraSteel™ является то, что он обеспечивает холодную закалку металла заготовки, придающую профилю повышенную прочность.

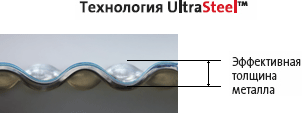

Поэтому предел прочности при изгибе профиля Gyproc-Ультра на 21% выше аналогичного показателя обычного гладкого стоечного профиля с толщиной стенки 0,55 мм. Происходит это не только благодаря закалке, но и потому, что эффективная толщина металла (рис.9) увеличена в профиле Gyproc-Ультра по сравнению с обычным гладким профилем.
Рис.9.

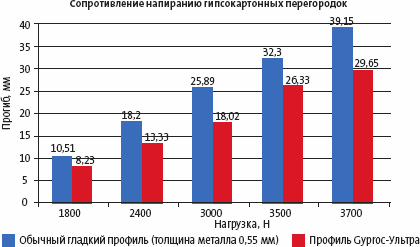

Гипсокартонные перегородки на каркасе из профиля Gyproc-Ультра значительно (до 22%) прочнее аналогичных перегородок на каркасе из обычного гладкого профиля с толщиной металла 0, 55 мм.
Диаграмма 2.
ПОЧЕМУ ШИРИНА ПОЛКИ ПРОФИЛЯ GYPROC-УЛЬТРА МОЖЕТ БЫТЬ МЕНЬШЕ, ЧЕМ У ГЛАДКОГО ПРОФИЛЯ
При стандартной методике установки каркаса перегородки гладкие стоечные профили вставляются в направляющие, выставляются по заданным центрам, выравниваются по вертикали и скрепляются с направляющими профилями при помощи шурупов или просекателя.
Излишне широкая полка гладкого стоечного профиля делается для того, чтобы частично устранить ошибку, связанную с несовпадением расположения закрепленного стоечного профиля и стыка между гипсокартонными листами. При этом уверенно закрутить самонарезающий шуруп можно только в продольные канавки на полках профиля – таким образом, рабочая область для закрепления ГКЛ сильно сужается.
С профилем Gyproc-Ультра строитель избавлен от подобных ошибок при монтаже, т.к. этот профиль может быть выставлен без фиксации точно под кромку очередного листа ГКЛ. Кроме того вкрутить самонарезающий шуруп можно легко в любую точку профиля.
Это делает ширину полки профиля Gyproc-Ультра оптимальной для использования при любой квалификации строителей.

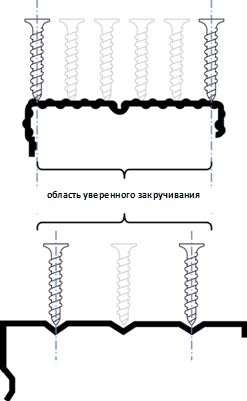

Профиль Gyproc-Ультра Самонарезающий шуруп уверенно закручивается в любую точку на полке профиля. Профиль без фиксации выставляется точно под стык очередного листа.
Обычный гладкий профиль Самонарезающий шуруп вкручивается уверенно только в продольную канавку. Нет возможности передвинуть закрепленный профиль. Стык листов часто оказывается не по центру профиля. |
*Продукция, изготовленная при использовании технологического процесса Ultrasteel™, защищена международными патентами и патентами Великобритании, как выданными, так и находящимися на стадии рассмотрения, а также российским патентом на полезную модель номер 87941, а также свидетельствами о регистрации промышленных образцов. Ultrasteel™ является товарным знаком Хэдли Индастриз Оверсиз Холдингз Лимитед/Hadley Industries Overseas Holdings Limited.
